杭州市濱江新城引入雷達車普查探測道路塌陷災害

去年以來，杭州市發生多次較大規模道路塌陷災害，為有效防范和避免塌陷災害事故的發生。大連中睿科技發展有限公司采用先進的VGPR-20型車載道路病害災害預警雷達系統，對秋溢路與江虹路等道路進行了全覆蓋普查探測，以便提前發現和預警道路塌陷災害風險，為防災應急排險和工程處置維護提供依據。
VGPR-20車載式道路災害病害預警雷達系統專門針對大范圍、大里程的道路空洞塌陷災害進行快速的地毯式全覆蓋普查探測而設計，有效探測寬度3.75m，可完全覆蓋一條標準車道，探測深度可達10m，探測巡航速度每小時10-20公里，通過8通道大型天線陣列對地下隱伏空洞進行多天線多點同步聯合掃描和測量，能夠極大限度地捕獲目標體空間信息和特性信息，極大地提高了雷達探測和識別的質量、效率和可靠性。VGPR-20系統是一個移動式多信息綜合采集平臺，在通過大型天線陣列掃查地下空洞的同時，將地下空洞的大地坐標、現場視頻場景和道路表面高清圖像與全信息雷達圖像同步采集，通過數據融合技術進入系統數據庫集成存儲。

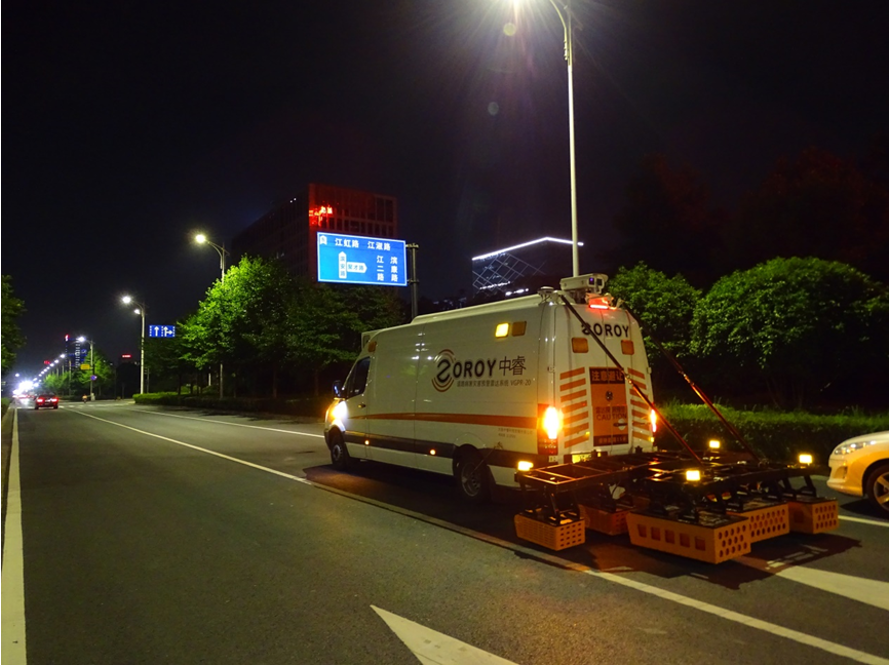

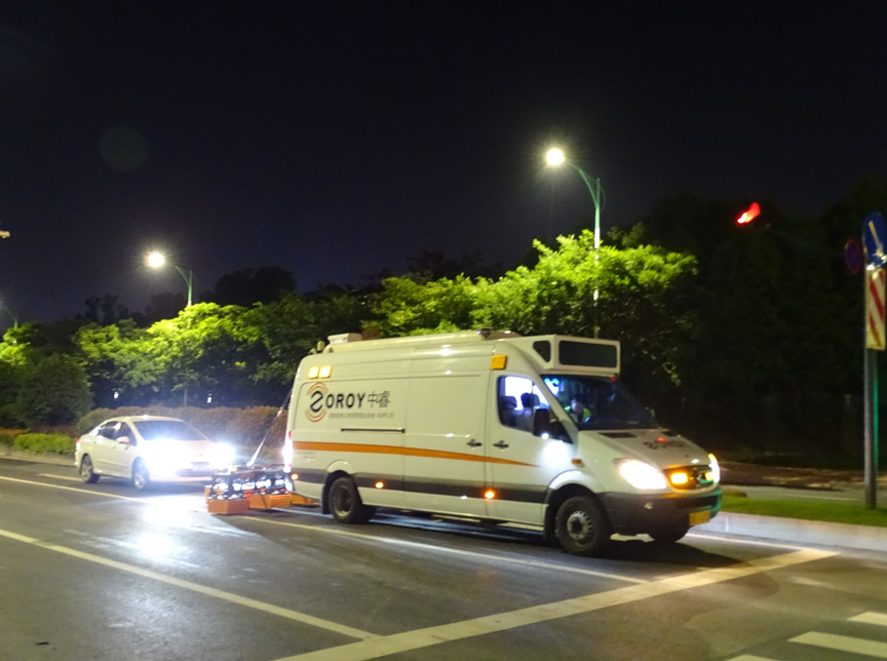

雷達車現場探測作業圖
根據外業雷達普查探測成果數據，進行了數據處理和解釋分析，對發現的災害病害疑似點位進行了現場復核加密精探詳查，共發現道路空洞塌陷災害病害疑似點位20處，取得各個病害災害點位的詳細數據，并進行了風險評估，為防災工程處置提供依據。

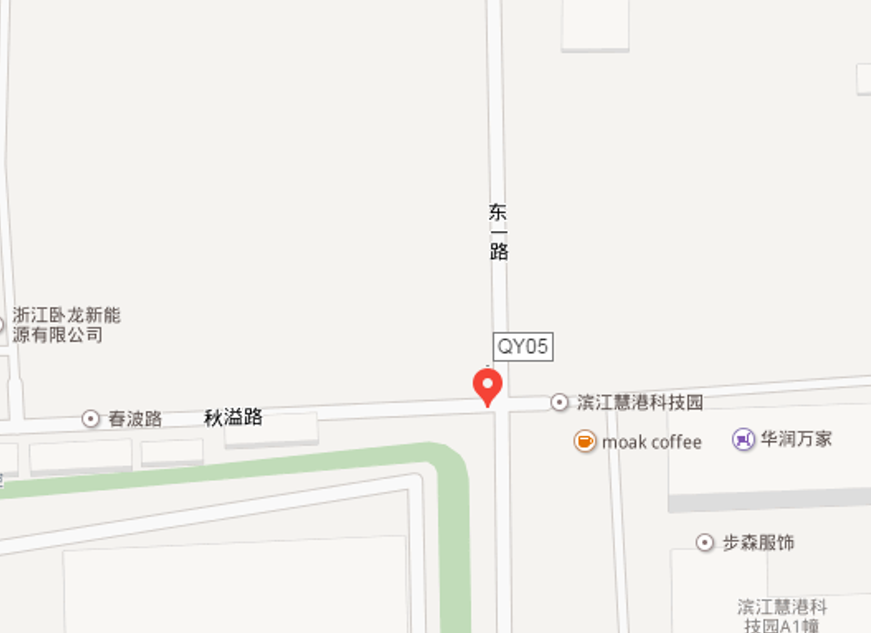

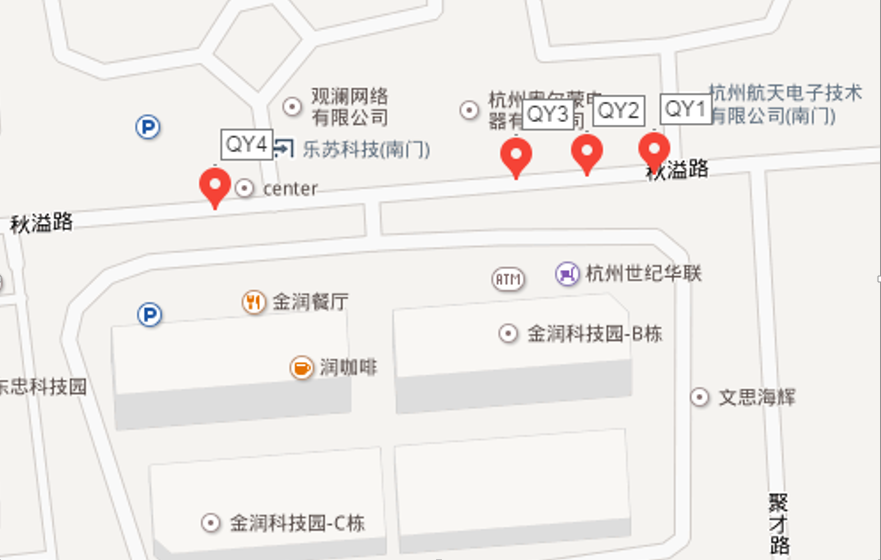

探測發現的部分災害病害點位
